Talwind WSB 2000а с активным полом

Артикул WSB 2000a

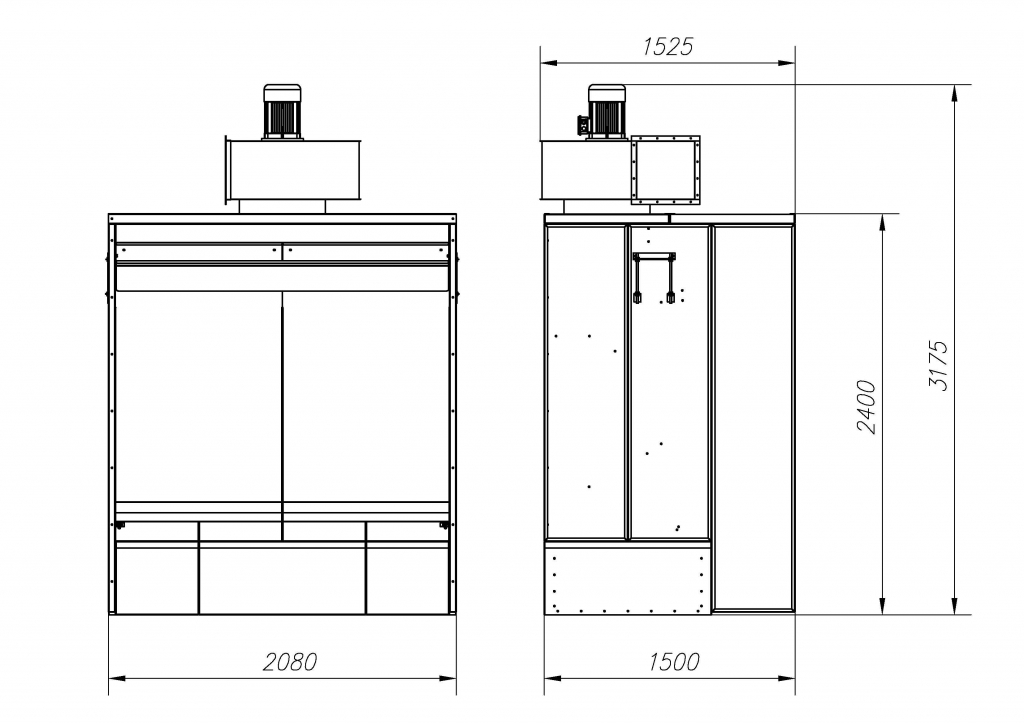

Размеры (ш*г*в), мм 2080*3099*3129
Мощность вентилятора, кВт 2.2
Питание вентилятора, V 380
Max производительность вентилятора 7800 м3/час
Мощность насоса, кВт 1.5

Покрасочная кабина с гидрофильтром и активным полом Talwind WSB 2000a осуществляет очистку воздуха в рабочей зоне окраски от пыли и посторонних частиц и удаление из неё взвеси лакокрасочных материалов при их нанесении на изделия методом воздушного распыления – для обеспечения оптимальных условий окраски.

Высота камеры с вентилятором = 3129 мм, глубина зоны расширения = 650 мм.

Стандартная комплектация покрасочной камеры с водяной завесой и активным полом Talwind WSB 2000a:

  • металлическая конструкция из оцинкованных (толщина 1,5мм) или нержавеющих листов (опционально), укомплектованная комплектом трубопроводов, фурнитуры и крепежных элементов;
  • гидрозавесами, выполненными из нержавеющей стали (опционально), для подачи воды;
  • с системой газлифтов (для удобного доступа к внутренним частям камеры при проведении ТО);
  • активный омываемый водяной пол;
  • вентилятором во взрывозащищенном исполнении;
  • насос для грязной воды;
  • трехступенчатой системой очистки (сепаратор, экранный и форсуночный гидрофильтры);
  • пультом управления.

Принцип работы покрасочной камеры с водяной завесой и активным полом Talwind WSB 2000a: создание в рабочей зоне кабины разрежения с помощью вытяжного вентилятора во взрывозащищенном исполнении.

В камере создается воздушный поток, который утягивает лакокрасочную взвесь в сторону вертикального экрана, омываемого водой. Камера устанавливается на ванну в нее попадает большая часть твердых частиц материалов вместе с водой. За вертикальным экраном находятся форсунки, выбрасывающие завесу из мелкораспыленной воды. Лакокрасочная аэрозоль, которая не попала на экран, улавливается с помощью этой завесы. Окончательная доочистка воздуха происходит на объемных волоконных фильтрах перед вытяжным взрывозащищенным вентилятором.

Красочная взвесь осаждается на поверхность воды, чистый воздух выбрасывается в атмосферу или, если требуется, проходит доочистку от паров растворителей в специальных установках. Загрязненная вода проходит очистку и возвращается в ванну.

Фазы фильтрации:

  • первая фаза очистки – прохождение воздушного потока через двойную водяную завесу;
  • вторая фаза очистки – прохождение воздушного потока через систему дождевания;
  • третья фаза очистки – каплеуловитель, задерживающий капельную влагу;
  • в завершение цикла воздушный поток доочищается через эффективные и легко меняющиеся фильтрующие элементы.

Циркуляция воды обеспечивается насосом, подходящим для обработки грязных вод.

Окрасочные кабины с гидрофильтром, изготовленные ООО «БИ-ТЕХ», предназначены для высокой загрузки в условиях мелкосерийного производства.
