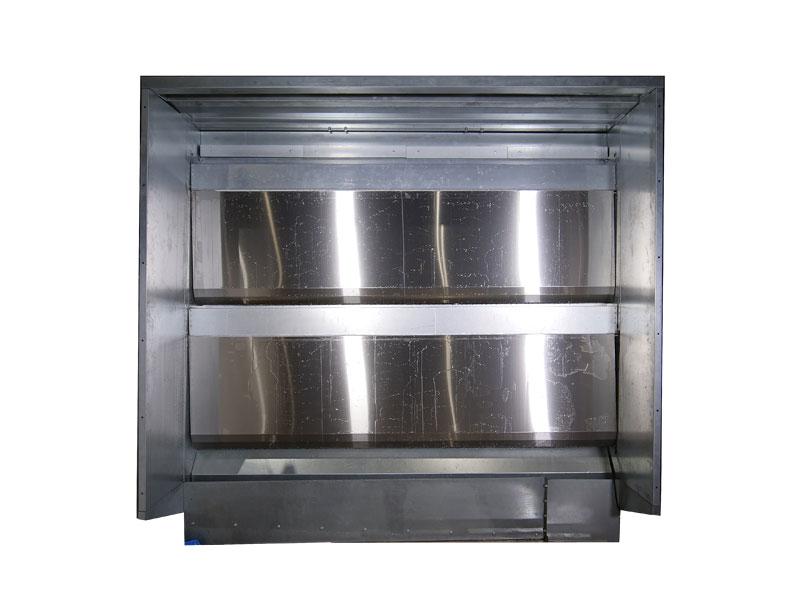

Talwind WSB 2800

Артикул WSB 2800
Размеры (ш*г*в), мм 2847*1382*2359
Мощность вентилятора, кВт 2.2
Питание вентилятора, V 380
Max производительность вентилятора 7800 м3/час

Покрасочная кабина с гидрофильтром Talwind WSB 2800 осуществляет очистку воздуха в рабочей зоне окраски от пыли и посторонних частиц и удаление из неё взвеси лакокрасочных материалов при их нанесении на изделия методом воздушного распыления – для обеспечения оптимальных условий окраски.

Стандартная комплектация покрасочной камеры с водяной завесой Talwind WSB 2800:

  • металлическая конструкция из оцинкованной стали 1,5мм, укомплектованная комплектом трубопроводов, фурнитуры и крепежных элементов;
  • гидрозавесы  из оцинкованной стали 1,5мм;
  • с системой газлифтов (для удобного доступа к внутренним частям камеры при проведении ТО);
  • зона расширения 500мм;
  • вентилятор 3.0 кВт во взрывозащищенном исполнении;
  • насос для грязной воды 1,1 кВт;
  • форсуночный гидрофильтр;
  • водоуловительное устройство обеспечивающее 99,9% улавливания капельной влаги;
  • Щит управления (IP65).

Принцип работы покрасочной камеры с водяной завесой Talwind WSB 2800: создание в рабочей зоне кабины разрежения с помощью вытяжного вентилятора во взрывозащищенном исполнении.

В камере создается воздушный поток, который утягивает лакокрасочную взвесь в сторону вертикального экрана, омываемого водой. Камера устанавливается на ванну, располагаемую в приямке, - в нее попадает большая часть твердых частиц материалов вместе с водой через решетки в полу камеры. За вертикальным экраном находятся форсунки, выбрасывающие завесу из мелкораспыленной воды. Лакокрасочная аэрозоль, которая не попала на экран, улавливается с помощью этой завесы. Окончательная доочистка воздуха происходит на объемных волоконных фильтрах перед вытяжным взрывозащищенным вентилятором.

Красочная взвесь осаждается на поверхность воды, чистый воздух выбрасывается в атмосферу или, если требуется, проходит доочистку от паров растворителей в специальных установках. Загрязненная вода проходит очистку и возвращается в ванну.

Фазы фильтрации:

  • первая фаза очистки – прохождение воздушного потока через двойную водяную завесу;
  • вторая фаза очистки – прохождение воздушного потока через систему дождевания;
  • третья фаза очистки – каплеуловитель, задерживающий капельную влагу;
  • в завершение цикла воздушный поток доочищается через эффективные и легко меняющиеся фильтрующие элементы.

Циркуляция воды обеспечивается насосом, подходящим для обработки грязных вод.

Окрасочные кабины с гидрофильтром, изготовленные ООО «БИ-ТЕХ», предназначены для высокой загрузки в условиях мелкосерийного производства.
