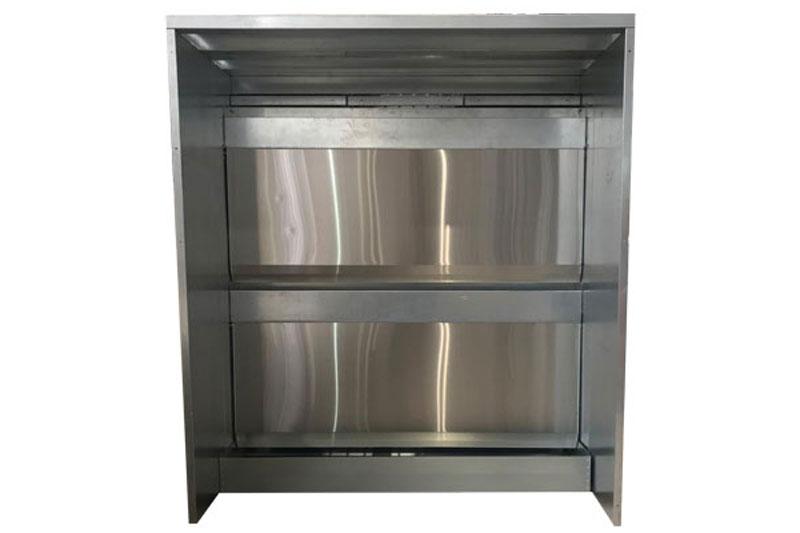

Камера покрасочная с водяной завесой Talwind WSB 3000

Артикул WSB 3000
Размеры (ш*г*в), мм 3080*1000*2350
Мощность вентилятора, кВт 3
Max производительность вентилятора 7800 м3/час

Покрасочная кабина с гидрофильтром Talwind WSB 3000 осуществляет очистку воздуха в рабочей зоне окраски от пыли и посторонних частиц и удаление из неё взвеси лакокрасочных материалов при их нанесении на изделия методом воздушного распыления – для обеспечения оптимальных условий окраски.

Высота камеры с вентилятором = 3200 мм, глубина зоны расширения = 650 мм.

Покрасочные камеры с водяной завесой Talwind WSB 3000 открытого типа – это:

  • металлическая конструкция из оцинкованных или нержавеющих листов, укомплектованная
  • гидрозавесами, выполненными из нержавеющей стали (что существенно увеличивает срок их эксплуатации), для подачи воды
  • с системой газлифтов (для удобного доступа к внутренним частям камеры при проведении ТО),
  • вентилятором во взрывозащищенном исполнении,
  • трехступенчатой системой очистки (сепаратор, экранный и форсуночный гидрофильтры),
  • пультом управления.

Принцип работы покрасочной камеры с водяной завесой Talwind WSB 3000: создание в рабочей зоне кабины разрежения с помощью вытяжного вентилятора во взрывозащищенном исполнении.

В камере создается воздушный поток, который утягивает лакокрасочную взвесь в сторону вертикального экрана, омываемого водой. Камера устанавливается на ванну, располагаемую в приямке, - в нее попадает большая часть твердых частиц материалов вместе с водой через решетки в полу камеры. За вертикальным экраном находятся форсунки, выбрасывающие завесу из мелкораспыленной воды. Лакокрасочная аэрозоль, которая не попала на экран, улавливается с помощью этой завесы. Окончательная доочистка воздуха происходит на объемных волоконных фильтрах перед вытяжным взрывозащищенным вентилятором.

Красочная взвесь осаждается на поверхность воды, чистый воздух выбрасывается в атмосферу или, если требуется, проходит доочистку от паров растворителей в специальных установках. Загрязненная вода проходит очистку и возвращается в ванну.

Фазы фильтрации:

  • первая фаза очистки – прохождение воздушного потока через двойную водяную завесу;
  • вторая фаза очистки – прохождение воздушного потока через систему дождевания (опционально);
  • третья фаза очистки – каплеуловитель, задерживающий капельную влагу;
  • в завершение цикла воздушный поток доочищается через эффективные и легко меняющиеся фильтрующие элементы.

Циркуляция воды обеспечивается насосом, подходящим для обработки грязных вод.

Окрасочные кабины с гидрофильтром, изготовленные ООО «БИ-ТЕХ», предназначены для высокой загрузки в условиях мелкосерийного производства.
