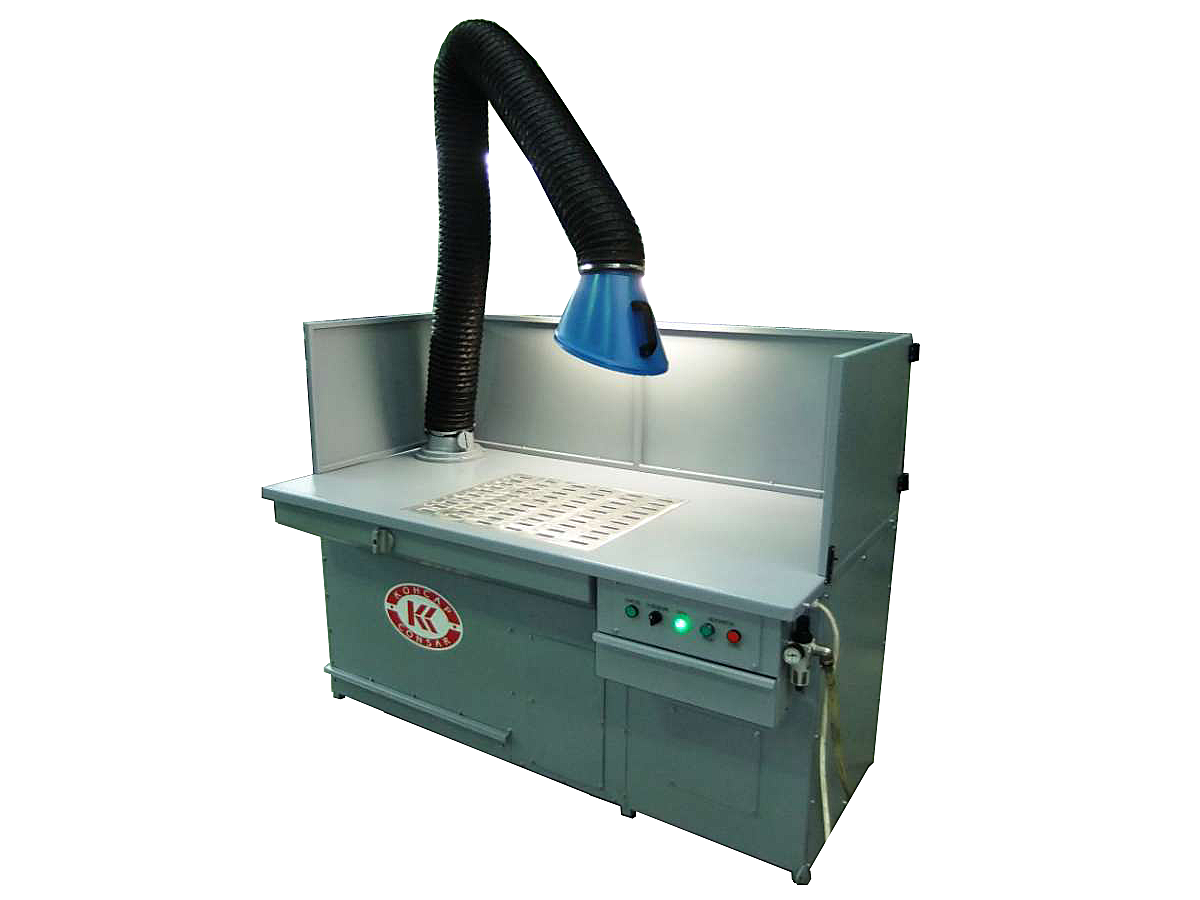

Стол сварщика УВП-СТ-ССВ-ФК-1200
Стол сварщика УВП-СТ-ССВ-ФК-1200 предназначен для применения в качестве стационарного поста сварки, позволяющего проводить продолжительные сварочные работы в закрытых помещениях, удаления и очищения воздуха от сухой, не склонной к слипанию пыли и дыма, возникающих во время сварочных работ.
Стол сварщика УВП-СТ-ССВ-ФК-1200 обеспечивает:
- удаление загрязненного воздуха через колосниковую решетку столешницы или поворотно-вытяжное устройство или обоими способами одновременно;
- двухступенчатую очистку воздуха с эффективностью >99 %;
- регенерацию фильтрующего материала сжатым воздухом;
- накопление отходов в металлическом пылесборнике;
- возврат очищенного воздуха обратно в рабочее помещение.

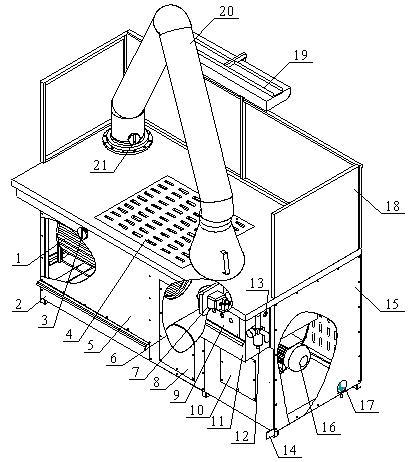

Устройство стола сварщика УВП-СТ-ССВ-ФК-1200
1. Фильтрующий элемент (картридж).
2. Накопитель отходов фильтровальной камеры.
3. Привод регулирующей заслонки колосниковой решётки.
4. Колосниковая решётка.
5, 15. Съёмная панель.
6. Ресивер.
7. Электропневмоклапан.
8, 10. Сервисный люк.
9. Блок управления.
11. Инструментальный ящик.
12. Фильтр влагомаслоотделитель с регулятором давления.
13. Сальник ввода питающего провода.
14. Клемма.
16. Вентилятор.
17. Зажим защитного заземления.
18. Защитный экран.
19. Светильник.
20. Поворотно-вытяжное устройство (ПВУ).
21. Привод регулирующей заслонки ПВУ.
