Покрасочные пистолеты

Покрасочные пистолеты в БИТЕХ

Покрасочный пистолет является важным элементом установок для окрашивания методом распыления (пневматического, безвоздушного, электростатического) или фактически полностью автономным самодостаточным оборудованием. Во втором случае между словами покрасочный пистолет и краскопульт можно ставить знак равенства. Впрочем, покрасочный пистолет называют краскопультом (краскораспылителем) и когда речь идет о целом комплексе оборудования, включающем помимо него еще емкость для ЛКМ, перекатную тележку, привод, насос, клапаны, фильтры, рукава и проч., ─ все, что вместе имеет наименование покрасочная установка или аппарат окрасочный. Применение покрасочных пистолетов разных видов и конструкций позволяет механизировать процессы нанесения лакокрасочных материалов (ЛКМ) на различные по-верхности. Это в свою очередь обеспечивает увеличение производительности труда, заметное улучшение качества окрашиваемых поверхностей и экономию ЛКМ.

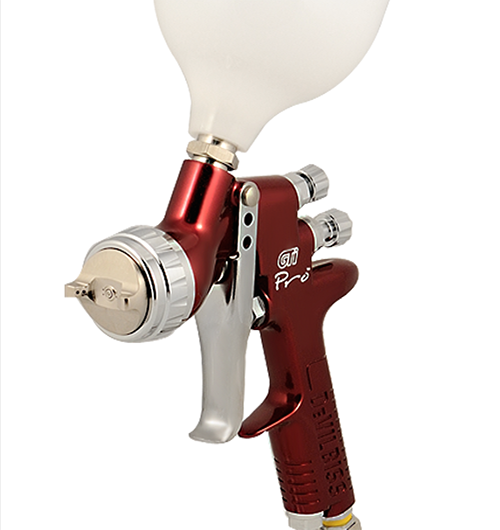

Пневматические покрасочные пистолеты

Покрасочные пистолеты в БИТЕХДругое используемое для них название ─ пистолет покрасочный воздушный. Для их работы первостепенное значение имеет сжатый воздух. Благодаря его использованию совокупностью входящих в конструкцию покрасочного пистолета устройств обеспечивается: а) в процессе смешивания со сжатым воздухом ─ дефрагментация (расщепление, дробление, диспергирование) красочного или иного по назначению распыляемого состава на множество мелких частичек; б) движение этих частичек по направлению к окрашиваемой поверхности вместе с движущимся туда же воздухом.

Базисом конструкции пневматического покрасочного пистолета является корпус с рукояткой. Благодаря его конфигурации покрасочный пистолет внешне действительно очень похож на пистолет ─ вид огнестрельного оружия. Такое сходство свойственно ручным покрасочным пистолетам.

Автоматический покрасочный пистолет имеет с пистолетом гораздо меньше общего, прежде всего, из-за отсутствия ненужной в данном случае рукоятки. Но для ручного покрасочного пистолета ее значение очень велико. Важнейшее требование к ней ─ эргономичность (удобство в работе), включая легкость. И вообще в целом покрасочный пистолет должен быть достаточно легким, ─ чтобы находясь в руках оператора по много часов, не усугублять его утомляемость лишними сотнями граммов своей массы. Для большинства ручных моделей покрасочных пистолетов диапазон значений массы находится в пределах от нескольких сот граммов до полутора-двух килограммов.

Изготавливают корпус из стали или алюминия. Либо цельного куска, подвергая его механической обработке, либо литья.

Обычно внизу ручки (рукоятки) расположен штуцер для подсоединения сжатого воздуха, ─ напрямую или через манометр, служащий для контроля и регулировки входного давления. Ручка клапана регулировки подачи воздуха может располагаться рядом с этим штуцером или в верхней части рукоятки.

Ручка клапана регулировки формы факела (этот клапан перераспределяет поток сжатого воздух между воздушными каналами) и подачи материала (ЛКМ или иного распыляемого состава) обычно располагают ближе к торцу «ствола», «смотрящего» на оператора, т. е. противоположного месту установки, распыляющей головки. В ряде моделей ручка регулировки клапана факела размещается на боковой стороне рукоятки. Положение ручек клапанов должно обеспечивать максимально удобную регулировку покрасочного пистолета в процессе работы.

Как и пистолет «обычный», ручной покрасочный пистолет оснащен спусковым крючком. Довольно часто его называют курок, что если полностью следовать аналогии с «просто» пистолетом, не совсем правильно, поскольку в последнем курок ─ это отличная от спускового крючка по своему назначению деталь ударно-спускового механизма. В покрасочном пистолете спусковой крючок (повторимся часто называемый курком даже в руководствах по эксплуатации) служит для приведения в действие воздушного клапана, открывающего дорогу потоку сжатого воздуха.

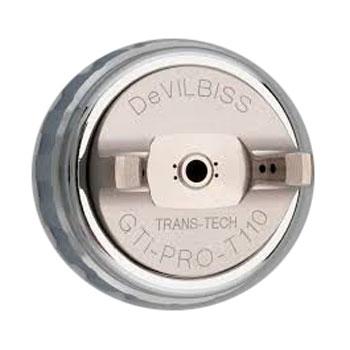

На обращенном в сторону окрашиваемой поверхности торце «ствола» расположена распылительная (распыляющая) головка пневматического распыления. Это комбинация двух сопел ─ воздушного и материального, а также запорной иглы, открывающей-закрывающей проход для красочного состава и при необходимости регулирующей его размер. Иглы изготавливают из нержавеющей стали, иногда с титановым покрытием. Материальное сопло также называют ─ форсунка для ЛКМ, жидкостная форсунка, дюза. Покрасочный пистолет может оснащаться несколькими дюзами ─ стандартной (основной) и сменными, как бо́льших, так и меньших, чем основная размеров. Например, размер основной дюзы ─ 0,8 мм, сменные дюзы ─ 0,5, 1,0, 1,1,1,2,1,5 мм; основная ─ 1,0 мм, сменные дюзы: 1,4, 1,7, 2,0, 2,3, 2,5, 3,0 мм; основная ─ 1,7 мм, сменные дюзы ─ 1,0, 1,4, 2,0, 2,3 мм.

Важнейшая характеристика покрасочного пистолета, использующего сжатый воздух, давление этого воздуха.

Давление для покрасочного пистолета ─ это давление на входе (входное давление) и давление при распылении. В зависимости от абсолютных значений этих показателей, их соотношения между собой и ряда других факторов различают системы покрасочных пистолетов. Например, покрасочный пистолет HVLP или покрасочный пистолет LVLP, HP, RP. Подробнее об этих системах, различиях между ними, их сильных и слабых сторонах сказано в статье «Распыление лакокрасочных материалов (ЛКМ). Краскопульты и краскораспылители».

С величиной давления связан такой показатель как расход воздуха, обычно измеряемый в л/мин и составляющий у ручных покрасочных пистолетов от ста или даже чуть меньше до 600 литров в минуту.

Для пользователя, при выборе покрасочного пистолета, особое значение имеет его производительность. Измеряют ее в мл/мин. Эта величина зависит от диаметра форсунки, давления сжатого воздуха.

Распыляемый состав может поступать в пистолет тремя путями. Из бачка расположенного снизу ─ т. н. вакуумная подача. Из бачка, расположенного сверху ─ гравитационная подача. Третий вариант ─ принудительная подача ЛКМ из отдельного бачка или бака по шлангам. Размер расположенного сверху или снизу бачка, составляющего во время работы с покрасочным пистолетом единое целое, из эргономических соображений не может быть чересчур большим. Обычно его объем составляет до одного с небольшим литра. Емкость отдельных баков ничем особо не ограничена и составляет десять и более литров. Изготавливают бачки из металла (сталь, алюминий) или полимерных материалов (нейлона, например).

На что еще следует обратить внимание, изучая устройство покрасочного пистолета, это размеры штуцеров воздушного шланга, бачка, а также присоединительных шлангов.

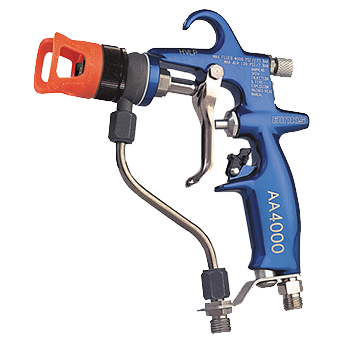

Безвоздушные покрасочные пистолеты

Покрасочные пистолеты в БИТЕХВ безвоздушных покрасочных пистолетах также используют повышенное давление. Но не воздуха, а непосредственно ЛКМ или иного (антикоррозионного, например) распыляемого состава. Идея, подавать жидкость под давлением, ─ не нова. Для одной из форм такой подачи используется русский глагол «впрыскивать».

В Толковом словаре Даля впрыскивать ─ это «вбрызгивать силою», «впускать нагнетом струю жидкости». В технике примером впрыскивания является подача смазки с помощью шприца. Под давлением она способна пробираться в самые дальние и труднодоступные лабиринты механизмов. В Толковом словаре Даля и в русском языке вообще есть другой очень похожий глагол, ─ «вспрыскивать». Появление буквы «с» после первой «в» существенным образом меняет его смысл Вспрыскивать ─ это в т. ч. «обдавать брызгами».

В данном конкретном случае имеет место симбиоз этих разных, хотя и похожих внешне как близнецы, глаголов. Окрашиваемая поверхность «обдается брызгами» ЛКМ, получаемыми и движущимися благодаря повышенному давлению.

Сегодня принцип «вспрыскивания впрыскиванием» широко применяют для распыления ЛКМ. Как и в случае пневматического распыления, состав дробится на мельчайшие частички. Насколько мелкие ─ зависит от формы и размеров отверстия, объема подачи и свойств ЛКМ, давления. Вырвавшийся через сопло покрасочного пистолета красочный состав под воздействием по-настоящему высокого, ─ измеряемого сотнями атмосфер, а не несколькими МПа как при пневматическом распылении, ─ давления (отсюда и названия ─ «покрасочный пистолет высокого давления» и «покрасочный пистолет низкого давления») сталкивается с воздухом. В результате их взаимодействия струя превращается в облако аэрозоли.

Безвоздушные покрасочные пистолеты могут быть задействованы от агрегатов с мембранным, диафрагменным, поршневым насосом, гидропоршневых агрегатов, оснащенных бензиновым или электрическим двигателем.

Сфера применения покрасочных пистолетов безвоздушного распыления — окраска и грунтование предметов крупного и среднего размера плоской или более сложной формы.

Ручные пневматический и безвоздушный покрасочные пистолеты внешне похожи. У обоих есть корпус с рукояткой, спусковой (пусковой) крючок, сопло. Корпус металлический или пластиковый. Нижний торец рукоятки безвоздушного покрасочного пистолета служит местом подсоединения шланга высокого давления.

Сопло безвоздушного покрасочного пистолета ─ это насадка цилиндрической формы, выполненная из износостойкого материала, обычно металлокерамики. Выходное отверстие имеет форму эллипса. ЛКМ, подаваемый под высоким давлением, поступает к соплу через канал цилиндрической или конической формы.

Предохранительное устройство служит для исключения открывания запорного клапана при непроизвольном нажатии на спусковой крючок.

Фильтр тонкой очистки, размещенный в ручке, предотвращает засорение сопла, обеспечивает лучшее качество работы и удлиняет срок эксплуатации покрасочного пистолета.

Предохранительная насадка защищает руки от случайного повреждения струей ЛКМ, а сопло — от случайного внешнего засорения.

Для окраски удаленных или труднодоступных поверхностей используют удлинители (трубки удлинительные) длиной до метра.

В числе комплектующих безвоздушного покрасочного пистолета также ─ соплодержатель, приспособление для быстрой прочистки сопла и ряд других деталей.

Используются покрасочные пистолеты с комбинированным способом распыления, ─ безвоздушная подача, но участие сжатого воздуха в формировании факела. Распыляемый материал поступает в пистолет по шлангу высокого давления, а сжатый воздух ─ по шлангу низкого давления. При таком способе распыления покрасочный пистолет снаряжен специальными головками комбинированного распыления. Подача воздуха в факел может быть прямой, отраженной или комбинацией того и другого. Это помогает убрать некоторые не самые сильные стороны безвоздушного распыления в части качества окрашиваемых поверхностей.

Электростатические покрасочные пистолеты

Покрасочные пистолеты в БИТЕХЭлектростатические покрасочные пистолеты используют для окрашивания методом распыления в электростатическом поле высокого напряжения.

Это может быть покрасочный пистолет, в котором частички ЛКМ «отстреливаются» посредством вращающейся низкооборотной чашки или высокооборотного диска. Их вращение приводит к появлению центробежной силы, сообщающей частичкам ЛКМ импульс (т. е. количество движения), а правильное направление этого движения они, будучи электрически заряженными, получают благодаря воздействию электростатического поля. Но даже в этом случае возможно применение сжатого воздуха, ─ для обеспечения вращения чашки или диска. Впрочем, служить движителем чашки (диска) способен не только пневмо-, но и другой, например, электрический двигатель. Сжатый воздух также может использоваться для получения энергии электростатического поля, ─ под его действием вращается небольшая турбина.

Электростатическое поле управляет движением частиц краски, выпущенным не только с помощью чашки (диска), но и через сопло. Если их приводит в движение сжатый воздух, ─ это пистолет пневмоэлектростатического распыления, если под давлением выше атмосферного находится сам окрасочный состав, ─ это пистолет безвоздушного электростатического распыления. Основное отличие электростатических покрасочных пистолетов от «неэлектростатических» заключается в наличие электрического поля, а подача краски и сжатого воздуха (если таковой используется) осуществляется аналогично. Существуют два принципиально отличных друг от друга способа формирования электростатического поля, управляющего движением частиц. В одном случае его формирует внешний относительно покрасочного пистолета источник, к которому последний подключен с помощью высоковольтного кабеля. Во втором ─ источник напряжения встроен в конструкцию покрасочного пистолета.

Учитывая тот факт, что его работа связана с использованием электрического тока электростатический покрасочный пистолет должен быть выполнен из материалов, обеспечивающих необходимую электроизоляцию, и надежно защищать оператора от поражения током.

Электростатическое распыление особенно эффективно при окрашивании изделий сложной неудобной для нанесения покрытий формы. А самое главное оно обеспечивает очень высокую эффективность переноса ЛКМ. Но следует помнить, что эффективность использования распыляемого состава ─ не единственная составляющая интегральной эффективности покрасочного пистолета. Перед тем, как купить покрасочный пистолет необходимо учесть такие параметры как производительность, удобство эксплуатации и эксплуатационные расходы, надежность. И, конечно, определенную роль при выборе среди широкого разнообразия моделей покрасочных пистолетов играет цена.

Небесполезно также узнать, какие попавшие в поле зрения покрасочные пистолеты получили отзывы.

Купить покрасочный пистолет

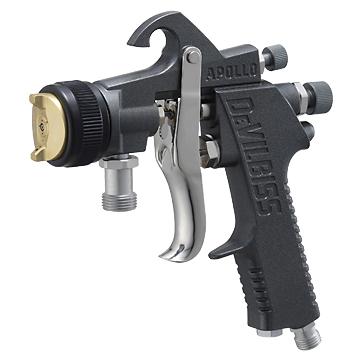

Сегодня на рынке представлено немалое число фирм-изготовителей покрасочных пистолетов, и потребителю есть из чего выбирать. Покрасочный пистолет DeVilbiss (покрасочный пистолет ДеВилбис) ─ это оборудование, с которого начиналась технология пневматического распыления ЛКМ. Именно такую торговую носил первый в мире пистолет покрасочный пневматический. И сегодня компания из США в решающей степени определяет современное лицо, рожденной ее усилиями технологии.

Купить покрасочное оборудование DeVilbiss и изделия еще одного североамериканского бренда Binks (установки для безвоздушного окрашивания и не только) в России можно в компании «БиТех» (https://bi-teh.ru/). Адрес этого сайта является заслуживающим внимания ответом на вопрос «где купить покрасочный пистолет?». Кстати, оба этих производителя являются составными частями Carlisle Fluid Technologies (CFT) ─ международного объединения компаний, производящих оборудование для нанесения и отверждения распыляемых материалов.

Компания «БиТех» осуществляет поставки широчайшего спектра самого разнообразного промышленного оборудования, включая покрасочное. Наряду с профессиональными покрасочными пистолетами в т. ч. особенно востребованными на рынке покрасочными пистолетами для покраски автомобилей здесь можно приобрести различные запчасти для покрасочного пистолета: сопло покрасочного пистолета, компрессор для покрасочного пистолета, фильтр для покрасочного пистолета, ремкомплект покрасочного пистолета. И, конечно, получить необходимые консультации по любым интересующим вопросам: как выбрать покрасочный пистолет, какой выбрать в данной конкретной ситуации, как настроить покрасочный пистолет и проч.

Сегодня покрасочные пистолеты производят во многих странах мира. В Европе ─ это покрасочный пистолет Sata (Сата), покрасочный пистолет Wagner (Вагнер) (оба Германия); в Азии ─ покрасочный пистолет Star (Стар) (Тайвань), покрасочный пистолет Voylet (Китай), покрасочные пистолеты Iwata (Ивата) (Япония); в США ─ покрасочные пистолеты DeVilbiss, Binks, Graco (Грако) и другие.

О технике безопасности

О ее соблюдении необходимо помнить всегда и при работе с покрасочными пистолетами тоже. Это связано как со свойствами ЛКМ, прежде всего, присущей ряду из них токсичности, способности возгораться и поддерживать горение, так и особенностями эксплуатации самого окрасочного оборудования.

Наносить ЛКМ необходимо в проветриваемых (но без сквозняков) помещениях, соблюдая условия противопожарной безопасности. Источником возгорания может оказаться не только открытый огонь или непотушенная сигарета, но и определенные виды технических устройств (работающие двигатели ─ электро- и внутреннего сгорания). Предупредить появление искр статического электричества поможет надежное заземление окрашива­емых предметов и покрасочного оборудования. Согласно п.п. 3.37. «ПОТ Р М-017-2001 Межотраслевые правила по охране труда при окрасочных работах жидкими ЛКМ»: «Зона в радиусе 5 м от краев площадки и 5 м по высоте от окрашиваемых изделий относится к пожаро- и взрывоопасной».

Необходимо учитывать, что в состав ЛКМ могут входить вещества несовместимые с конструктивными материалами покрасочного оборудования. Например, алюминиевые или цинковые (оцинкованные) детали корпуса не должны контактировать с растворителями, содержащими галогенезированный углерод, ─ этилхлорид или трихлорин.

Красить под острым углом «снизу-вверх» нежелательно. Поэтому, если окрашиваемая поверхность находится на высоте свыше 1500 мм над уровнем пола (эта цифра установлена в вышеупомянутых ПОТ), рабочее место следует оснастить подъемником или использовать стремянки, леса, подмости.

Источником опасности является повышенное давление. Поэтому при использовании покрасочных пистолетов нельзя превышать его установленное производителем значение.

И, конечно, оборудование должно быть исправно. И в ПОТ Р М-017-2001, и в утвержденных Приказом № 127н от 7 марта 2018 года Министерством труда и социальной защиты РФ Правилах по охране труда при выполнении окрасочных работ, отдельно указано, что перед началом окрасочных работ необходимо проверить исправность пистолета-краскораспылителя.

Очевидно, что в электростатических покрасочных пистолетах особое значение с точки зрения безопасности эксплуатации имеет надежная электрическая изоляция. В современных моделях заземление пистолета находится под контролем блока управления. Как только обнаруживается его отсутствие, высокое напряжение отключается.

Вообще, максимально широкое использование средств автоматизации, компьютеризации и роботизации (покрасочные пистолеты автоматические) покрасочного оборудования в целом, и покрасочных пистолетов в частности, является магистральным направлением развития этого вида технических устройств. Как и необходимость адаптации к новым прогрессивным лакокрасочным материалам (покрасочный пистолет порошковый) и обеспечение оптимальных безопасных условий труда. Нет сомнений в том, что изделия ведущих мировых производителей, и сегодня полностью отвечающие этимтребованиям, завтра станут еще более совершенными.
