Ресиверы для компрессоров

Ресиверы для компрессоров

Если вне контекста произнести слова «ресивер» или «купить ресивер», то будет не совсем понятно, о чем идет речь. Ведь устройство, называемое производным от английского receiver, что в переводе означает приемник или получатель, используется в разных областях технологий, и не только технологий. Поэтому необходимо уточнять «какой ресивер».

Как известно, ресиверы применяют в телекоммуникационных системах (ресивер «Триколор», спутниковый ресивер, ТВ ресивер и т. д.). В данном случае ресивер ─ декодирующее устройство, принимающее сигнал, а затем преобразующее его согласно заданным параметрам настройки для воспроизведения на экране телевизора или монитора персонального компьютера.

Ресивер паровой машины ─ это теплоизолированная труба, соединяющая цилиндры высокого и низкого давления.

Ресивер (эжектор) есть у артиллерийской пушки и предназначен для продувки ствола от пороховых газов. А в стрелковом оружии так называют ствольную коробку. Ресивер (принимающий) ─ это еще и амплуа игрока в американском футболе.

Если же речь идет о ресивере для компрессора, сжимающего газ, то это ─ емкость. В соответствии с «ГОСТ 17752-81 (СТ СЭВ 2455-80). Гидропривод объемный и пневмопривод. Термины и определения (с Изменениями № 1, 2)» ─ «пневмоемкость, которая пополняется рабочим газом в процессе работы пневмопривода».

Другой действующий нормативный документ «РД 26-18-89 Сосуды. Термины и определения» определяет ресивер как «сосуд, предназначенный для стабилизации давления газа, поступающего к потребителю».

Газовые ресиверы

Когда сжимаемым газом является воздух, говорят воздушный ресивер или ресивер воздушный. Поскольку ресивер представляет собой герметичный сосуд, в нем можно хранить не только сжатый газ, но и поддерживать вакуум, и тогда перед величиной, обозначающей давление содержимого ресивера, ставят знак «минус». В таком случае это не воздушный или газовый ресивер, а вакуумный ресивер. В «ГОСТ 28567-90. Компрессоры. Термины и определения» установлено, что газовым компрессором следует называть компрессор, предназначенный для сжатия любых газов и их смесей, кроме воздуха. И хотя о ресиверах в этом документе не сказано ни слова, учитывая почти неразрывность связки «компрессор-ресивер», есть все основания распространить это правило и на ресиверы.

Еще одно название ресивера ─ воздухосборник. Но ресивер-воздухосборник служит не только для сбора и хранения воздуха. Поэтому наряду с терминами ресивер азота, ресивер водорода, ресивер кислорода, ресивер аргона и др. можно встретить словосочетания, будто бы содержащие зримое внутреннее противоречие, ─ воздухосборник азота, воздухосборник водорода, воздухосборник кислорода, воздухосборник аргона. Перечисленные ресиверы являются промышленным оборудованием, находящим применение в самых разных отраслях экономики. Их объем измеряется, как правило, не в литрах, а десятками и сотнями кубических метров. Величина допустимого давления зависит от свойств газа, для хранения которого ресивер предназначен, и может составлять 16 МПа и выше.

Особенно широко газовые ресиверы применяют в химической и нефтехимической отраслях. Водородные ресиверы ─ в технологических линиях по производству метилового спирта и аммиака, а в нефтехимии ─ для гидрогенизации нефти. Кислородные ресиверы востребованы везде, где нужен кислород. Например, при синтезе различных химических продуктов и изготовлении минеральных удобрений.

В металлургии водород используют для восстановления металлов, а кислород ─ для бездоменного (кислородные конверторы) получения стали.

Есть и другие многочисленные сферы применения этих газов и, соответственно, ресиверов для их хранения. Азот используют в системах азотного пожаротушения. Водород ─ в электроэнергетике в т. ч. атомной. Уникальными свойствами обладает криогенный газ аргон, широко задействованный в таких прорывных технологиях, как изготовление микросхем и электровакуумных приборов.

Задачи, решаемые с помощью «невоздушных» ресиверов, примерно те же, что и у ресиверов воздушных ─ хранение сжатого газа (как в роли технологической емкости, так и резервуара, служащего для отпуска готового продукта потребителям), сглаживание пульсаций, поддержание необходимого давления в случае неравномерного расхода газа, его охлаждение, сбор конденсата.

В небольших компрессорных установках ресивер нередко служит базисом, на который устанавливают компрессорный блок, привод и другие составляющие конструкции. В передвижных компрессорных установках объем ресивера для компрессора ограничен в размерах и объеме. Компрессор с ресивером 50 литров или компрессор с ресивером 100 литров еще можно установить на шасси. Но компрессор с ресивером 200 литров и более будет стационарным.

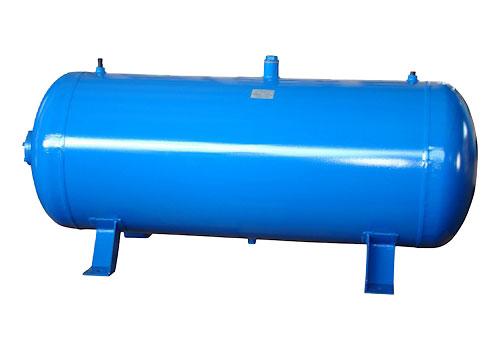

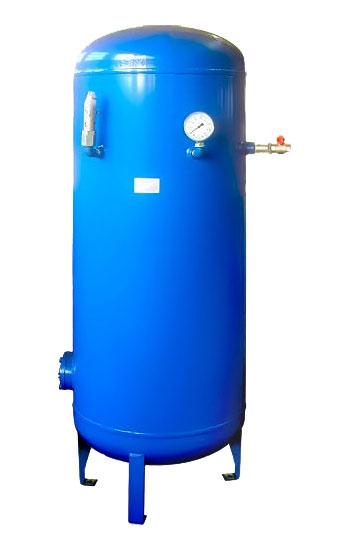

Ресиверы газовые могут выполняться вертикальными и горизонтальными. Первый вариант признан более рациональным, но не всегда ресивер вертикальный удается вписать в размеры помещения. Обычно небольшой ресивер (по крайней мере, емкостью до 1 кубического метра) ─ это горизонтальный ресивер.

Ресиверы холодильных установок

Ресиверы холодильных установок

В холодильных установках ресиверы используют для хранения хладагента. Таковыми являются R22, R407C, NH3, R290, пропан и т. д. Наличие ресивера позволяет минимизировать последствия, связанные со сбоями в работе холодильных установок по причине штатных и нештатных ситуаций. (Банальный пример ─ изменение расхода хладагента вследствие колебаний температуры окружающей среды). Ресиверы применяют как для хранения всего объема хладагента, что может потребоваться при выполнении ремонтных работ, так и его части. В первом случае устанавливают полноразмерный большой ресивер. Во втором ─ небольшой компенсационный ресивер.

Ресиверы холодильных установок имеют различное назначение, в зависимости от которого различают дренажные, защитные, запасные, циркуляционные, линейные ресиверы.

Задача последних ─ прием хладагента из конденсатора, который для гарантировано стабильного стока устанавливают выше ресивера. Благодаря линейному ресиверу, удается исключить затопление теплообменной поверхности. В линейном ресивере содержится запас хладагента, необходимый для компенсации утечек. Он сглаживает колебания поступления хладагента в испаритель, обусловленные, например, изменениями тепловой нагрузки. Линейные ресиверы, выполняя функции гидравлического затвора, предупреждают попадание в испарительную систему пара, а также служат для воздухо-, масло- и влагоотделения (влагу, масло и воздух удаляют с помощью вентилей). Такие ресиверы снаряжены штуцерами, посредством которых к ним подключаются предохранительные клапаны и манометр. Отслеживать уровень жидкости в ресивере, можно используя дистанционные или обычные стеклянные указатели.

Дренажные ресиверы допустимо применять в качестве линейных, если присоединить их к сливному трубопроводу конденсатора. Но основная задача этих устройств, ─ служить резервуаром для хладагента во время сервисного обслуживания и ремонтных работ, когда происходит разгерметизация холодильного контура.

В циркуляционно-насосных схемах охлаждения используют горизонтальные и вертикальные циркуляционные ресиверы, монтируемые между испарительной системой и регулирующей станцией, и помогающие обеспечить непрерывную работу насоса.

В безнасосных системах охлаждения устанавливают защитные ресиверы, которые, как и следует из их названия, предназначены для защиты, ─ в данном случае защиты компрессора от гидравлических ударов. Их место на всасывающем трубопроводе рядом с отделителем жидкости (это если защитный ресивер выполнен горизонтальным; при установке вертикального защитного ресивера специальный отделитель жидкости не монтируют).

Запасной ресивер служит для хранения запаса хладагента.

Компрессор без ресивера

Поставленная в качестве заголовка этой главы фраза в статье о ресиверах выглядит не совсем уместной. Но ее присутствие объясняется тем, что при создании пневматической системы можно сначала купить компрессор без ресивера, когда компрессорный блок и привод смонтированы на раме, а ресивер для компрессора купить отдельно, исходя из потребностей потребителей, параметров и конфигурации пневматической сети. Поршневой компрессор воздушный без ресивера эксплуатируется редко, хотя такое иногда можно увидеть на стройплощадках, например. Несколько чаще без ресивера работают винтовые компрессоры. Производители предлагают, как винтовые компрессоры без ресивера, так и винтовые компрессоры с ресивером. В первом случае, как правило, в расчете на то, что в технологической линии, для которой покупается компрессор, ресивер уже есть или будет приобретен. Может быть, там же, где и компрессор, поскольку в ассортименте тех, кто изготавливает компрессоры, ресиверы тоже представлены.

Применять компрессор без ресивера (компрессор воздушный без ресивера) в ряде случаев возможно, но это существенно снизит эффективность использования сжатого газа (воздуха). Особенно большое, часто критически важное, значение имеет ресивер поршневого компрессора. Поэтому более актуальным, чем работа без ресивера вопросом, является установка дополнительного ресивера для компрессора. Он может понадобиться, если сжатый газ потребляется оборудованием, расходующим его в больших количествах, например установками для пескоструйной обработки. Конечно, в данном случае можно купить компрессор более производительный, но есть вариант экономичней, ─ купить ресивер.

Нередко можно встретить заголовки вроде «ресивер для компрессора своими руками». В этом случае это, как правило, дополнительный ресивер для компрессора из газового баллона или корпуса огнетушителя. Учитывая, что ресивер является устройством повышенной опасности, такие советы лучше оставить на совести их авторов, и затронуть важную, если речь идет о ресиверах, тему безопасности.

О безопасной эксплуатации ресиверов

Главный источник опасности при эксплуатации ресивера ─ энергия, заключенная в сжимаемом газе. Отдельный случай, ─ если потенциальную опасность в силу своих химических свойств представляет сам газ. Лучший способ избежать аварийных ситуаций, ─ механическая прочность конструкции ресивера и использованных для его изготовления материалов, герметичность, аккуратный монтаж (подключение ресивера к компрессору), надежный крепеж, правильное обслуживание.

Чтобы работающий под давлением сосуд, ─ а ресивер является именно таковым, ─ не таил угрозу аварийных ситуаций, необходимо неукоснительно соблюдать не самые сложные требования безопасности. И в первую очередь следовать инструкциям производителя, в т. ч. устанавливающим как подключить ресивер к компрессору. Нельзя пытаться задавать превышающее заданное производителем давление в ресивере компрессора. Недопустимо эксплуатировать ресивер в условиях агрессивной окружающей среды. В частности, за пределами указанного в паспорте диапазона температур, подвергать вибрациям, ударам и прочим динамическим нагрузкам. Ресивер должен быть огражден от воздействия веществ, вызывающих повышенную коррозию материалов из которых он изготовлен. Следует использовать уплотнения, соответствующие свойствам помещаемых в ресивере сред. Все регламентные работы и техническое обслуживание проводят, снизив давление в ресивере до атмосферного. Ресивер устанавливают в помещениях, обеспеченных достаточной вентиляцией, в отдалении от источников тепла и легковоспламеняющихся веществ. Он должен быть расположен так, чтобы его было удобно осматривать, устранять сбои в работе (например, если наблюдается масло в ресивере компрессора, привести его уровень в картере компрессорного блока в норму), проводить сервисное обслуживание и ремонтные работы. Последние обычно заключаются в реставрации защитного покрытия и при необходимости замене КИП и арматуры.

Соблюдение правил эксплуатации и обслуживания не только гарантирует безопасность на рабочем месте, но и создает условия для продолжительной безаварийной работы ресивера. Устройства делающего работу оборудования для повышения давления и перемещения газа, равно как и работу тех, кто этим газом пользуется, максимально технологичной и экономически эффективной.
